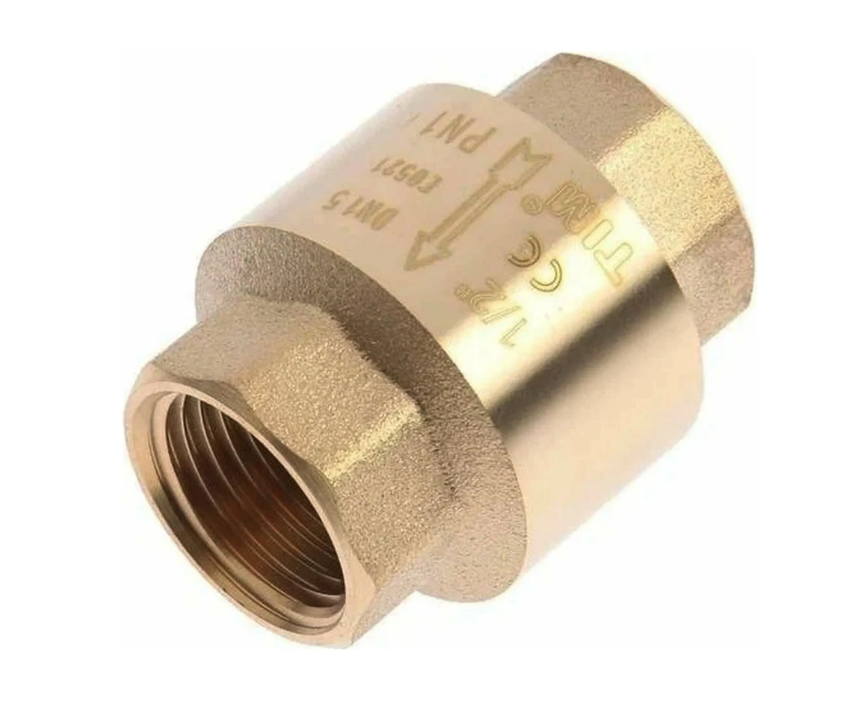

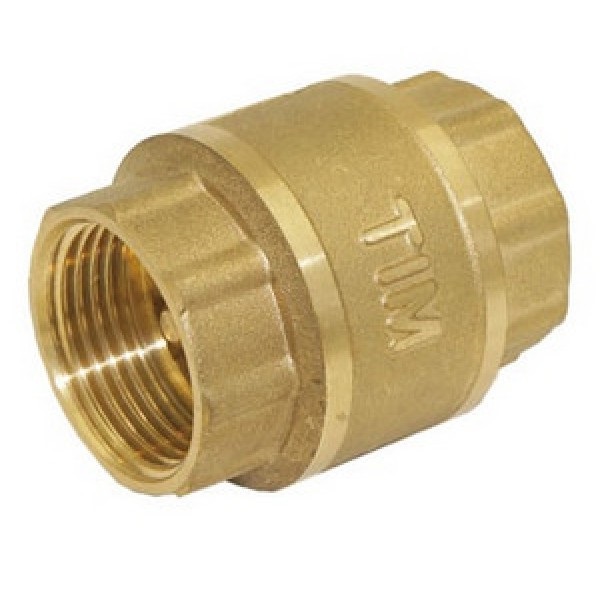

Обратный клапан короткий 2 TIM 1/ 18

Обратный клапан TIM JH с латунным штоком
Надёжный обратный клапан 2" TIM предназначен для предотвращения обратного потока воды, воздуха и других неагрессивных сред.
Компактная модель с металлическим штоком обеспечивает стабильную работу системы без протечек и гидроударов.

Идеально подходит для систем холодного и горячего водоснабжения, отопления и подачи сжатого воздуха.

Преимущества обратного клапана TIM JH:
Обратный клапан 2" гайка-гайка (г/г) — удобное стандартное подключение

Латунный корпус CW617N — устойчивость к коррозии и высоким температурам

Рабочая температура до 100°C

Минимальное рабочее давление — от 0,05 бар

Низкий перепад давления открытия — 0,025 бар

Возможность установки в любом положении

Отсутствие трущихся поверхностей — повышенный срок службы

Высокая пропускная способность благодаря сферической камере

Технические характеристики:
Присоединительный размер: 2" внутренняя резьба – внутренняя резьба (г/г)

Материал корпуса, штока и тарелки: латунь CW617N

Номинальное давление: 16 бар

Минимальное рабочее давление: 0,05 бар

Давление открытия: 0,025 бар

Давление закрытия: 0,05 бар

Рабочая температура: от -20°C до +100°C

Среда применения: вода, отопление, сжатый воздух, неагрессивные жидкости и газы

Принцип работы
При отсутствии потока золотник находится в закрытом положении. Когда возникает движение среды в правильном направлении — поток открывает затвор.

При остановке или изменении направления потока:

- давление падает до нуля
- затвор автоматически возвращается в закрытое положение
- обратное давление прижимает тарелку к седлу

Срабатывание происходит полностью автоматически, без внешнего управления.

Назначение

Клапан обратный металлический предотвращает обратное движение рабочей среды и защищает:

- насосное оборудование
- счётчики воды
- бойлеры
- котлы
- трубопроводные системы

Подходит для монтажа в системах ГВС, ХВС и отопления.


Защитите трубопровод от обратного потока — установите качественный клапан TIM.
